Botones de Cuña
Muncy™ fabrica botones de cuña para terminar el extremo del cable de alambre. Utilizamos material especial de las acerías para resistir las fuerzas extremas de la prensa y ser lo suficientemente robustos para soportar una carga.
- De fundición de alta calidad.
- Viene con dos piezas de cuña.
- Para aplicaciones en campo.
- Utiliza cuña o mediante el vertido.
*Todas las dimensiones están sujetas a tolerancia.
| No. de Parte | Color del Botón |
Diámetro de cable | Dimensiones | Peso | |||||
|---|---|---|---|---|---|---|---|---|---|
| Kit de botones y cuñas | Sólo botón | Solo juego de cuñas | A | B | Kit | Botón | Juego de cuñas | ||
| M4-KIT | M4 | W-4 | Plata | 1/2" | 1-1/8" | 1-1/4" | 0.3 | 0.2 | 0.1 |
| D4-KIT | D4 | W-4 | Crema | 1/2" | 1-1/2" | 1-5/8" | 0.7 | 0.6 | 0.1 |
| D5-KIT | D5 | W-5 | Rosado | 5/8" | 1-1/2" | 1-5/8" | 0.6 | 0.5 | 0.2 |
| B5-KIT | B5 | W-5 | Marrón | 5/8" | 1-5/8" | 2" | 1.0 | 0.8 | 0.2 |
| B6-KIT | B6 | W-6 | Gris | 3/4" | 1-5/8" | 2" | 2.1 | 1.9 | 0.2 |
| L6-KIT | L6 | W-6 | Blanco | 3/4" | 2-1/8" | 2-5/8" | 1.6 | 1.4 | 0.2 |
| L7-KIT | L7 | W-6 | Negro | 7/8" | 2-1/8" | 2-5/8" | 1.8 | 1.4 | 0.4 |
| L8-KIT | L8 | W-8 | Verde | 1" | 2-1/8" | 2-5/8" | 1.9 | 1.4 | 0.5 |
| J7-KIT | J7 | W-7 | Rojo | 7/8" | 2-3/8" | 2-5/8" | 2.6 | 2.2 | 0.4 |
| J8-KIT | J8 | W-8 | Azul | 1" | 2-3/8" | 2-5/8" | 2.5 | 2.0 | 0.5 |
| J9-KIT | J9 | W-9 | Amarillo | 1-1/8" | 2-3/8" | 2-5/8" | 2.5 | 2.0 | 0.5 |
| J10-KIT | J10 | W-10 | Naranja | 1-1/4" | 2-3/8" | 2-5/8" | 2.5 | 1.8 | 0.7 |
| J10-HD-KIT | J10-HD | W-10 | Blanco/Negro | 1-1/4" | 2-1/2" | 2-5/8" | 2.8 | 2.1 | 0.7 |
PRECAUCIÓN
Los botones de cuña se recomiendan para usar con EIP, IWRC o cables de acero FC RRL. Los botones están diseñados ÚNICAMENTE para cables de alambre de 6 hebras con torsión hacia la derecha. Debido a que este producto es de uso general por los usuarios finales en el campo, por favor informe a los usuarios finales sobre los procedimientos adecuados, como los manuales Muncy™, catálogos y otros manuales técnicos. NO use para maniobras de elevación.

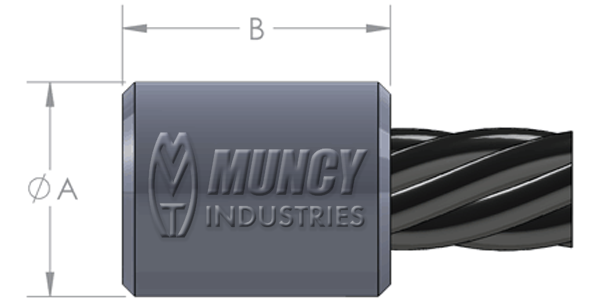

Botones Tope de Presión Para Tambor
- Acero Carbono.
- Tratamiento especial.
- Para prensado.
- También disponibles en acero inoxidable bajo pedido.
- Comunmente utilizado en tambores de cable de acero.
- Tamaños más pequeños disponibles bajo pedido.
- *Todas las dimensiones están sujetas a tolerancia.
| No. de parte | Nombre Común | Diámetro de cable | Dimensiones después de prensado | Peso en Lbs. Pieza | ||
| A | B Apróx. |
|||||
| Nominal | Máx. | |||||
| DB-20B | B5DL | 5/8" | 1.500 | 1.550 | 2-13/64 | 0.88 |
| DB-20L | L5DL | 5/8" | 2.000 | 2.050 | 2-29/64 | 1.85 |
| DB-24B | B6DL | 3/4" | 1.500 | 1.550 | 2-13/64 | 0.81 |
| DB-24L | L6DL | 3/4" | 2.000 | 2.050 | 2-29/64 | 1.77 |
| DB-28B | B7DL | 7/8" | 1.500 | 1.550 | 2-13/64 | 0.76 |
| DB-28L | L7DL | 7/8" | 2.000 | 2.050 | 2-29/64 | 1.66 |
| DB-32B | B8DL | 1" | 1.500 | 1.550 | 2-1/8 | 0.66 |
| DB-32J | J8DL | 1" | 2.250 | 2.300 | 2-39/64 | 2.40 |
| DB-32L | L8DL | 1" | 2.000 | 2.050 | 2-13/64 | 1.55 |
| DB-36J | J9DL | 1-1/8" | 2.250 | 2.300 | 2-39/64 | 2.26 |
| DB-36L | L9DL | 1-1/8" | 2.000 | 2.050 | 2-3/8 | 1.42 |
| DB-40J | J10DL | 1-1/4" | 2.250 | 2.300 | 2-33/64 | 2.06 |
| DB-44J | J11DL | 1-3/8" | 2.250 | 2.300 | 2-33/64 | 1.89 |
| DB-48 | - | 1-1/2" | 2.750 | 2.810 | 3-3/8 | 4.45 |
| DB-56 | - | 1-3/4" | 2.750 | 2.810 | 3-3/8 | 4.07 |
| DB-64 | - | 2" | 3.500 | 3.560 | 4-3/8 | 6.33 |
| DB-68 | - | 2-1/8" | 3.500 | 3.560 | 4-3/8 | 6.03 |
| DB-72 | - | 2-1/4" | 3.500 | 3.560 | 4-3/8 | 5.84 |
| DB-80 | - | 2-1/2" | 4.000 | 4.063 | 4-3/4 | 7.69 |
| DB-84 | - | 2-5/8" | 4.125 | 4.188 | 4-3/4 | 7.44 |
| DB-88 | - | 2-3/4" | 4.125 | 4.188 | 5 | 7.59 |
PRECAUCIÓN
Los botones Drumline no están diseñados para mantener la resistencia a la rotura del cable metálico adjunto. Se recomienda probar la terminación para demostrar la idoneidad del conjunto en la aplicación prevista. Las prácticas de prensado adecuadas son responsabilidad del fabricante del ensamblaje.
