Upson-Walton Terminales de Presión
Muncy™ fabrica la línea de productos de Terminales de Presión Upson-Walton. Las terminales de Presión Upson-Walton abarcan desde cable de ¼” hasta cable de 3”, siendo unos de los más grandes fabricados en el mundo. Forjados, utilizamos acero especial con propiedades mecánicas y físicas que mejoran el prensado, la durabilidad y la resistencia.
Extensiones de Pluma, Estructurales, Aplicaciones para Dispositivos de Elevación
Las terminales de presión Upson-Walton se utilizan en todo el mundo en numerosas aplicaciones. Estas terminales de presión se emplean en grúas con plumas de tipo celosía o entramado. Algunos fabricantes de grúas han especificado terminales de presión perforadas para el siguiente tamaño de cable con el fin de ahorrar peso. También se pueden encontrar terminales de presión en puentes, estadios y numerosas estructuras. Nuestras terminales están disponibles en acero inoxidable para ciertas aplicaciones.

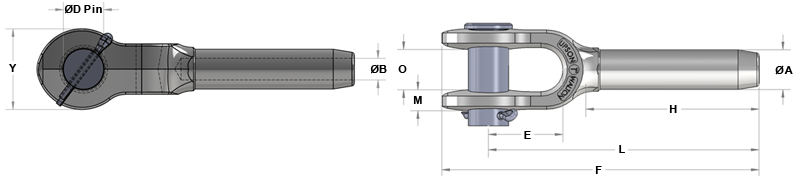

Terminales de Presión Abiertas – Acero Carbono
| No. de parte | Diámetrode cable (pulg.) | Dimensiones | Peso en lbs. Pieza | Últimacarga(ton) | Después de prensado | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| A | B | D | E | F | H | L | M* | O* | Y* | Nominal | Máx. | ||||
| 40025002 | 1/4" | 0.50 | 0.27 | 0.69 | 1-1/2 | 4-3/4 | 2-1/8 | 4 | 9/32 | 11/16 | 1-1/4 | 0.57 | 3.74 | 0.438 | 0.460 |
| 40031302 | 5/16" | 0.77 | 0.34 | 0.81 | 1-3/4 | 6-1/4 | 3-3/16 | 5-5/16 | 3/8 | 13/16 | 1-11/16 | 1.25 | 5.8 | 0.688 | 0.710 |
| 40037502 | 3/8" | 0.77 | 0.41 | 0.81 | 1-3/4 | 6-1/4 | 3-3/16 | 5-5/16 | 3/8 | 13/16 | 1-11/16 | 1.2 | 8.3 | 0.688 | 0.710 |
| 40043802 | 7/16" | 0.98 | 0.48 | 1.00 | 2 | 7-13/16 | 4-1/4 | 6-11/16 | 1/2 | 1 | 2 | 2.45 | 11.2 | 0.875 | 0.910 |
| 40050002 | 1/2" | 0.98 | 0.55 | 1.00 | 2 | 7-13/16 | 4-1/4 | 6-11/16 | 1/2 | 1 | 2 | 2.4 | 14.6 | 0.875 | 0.910 |
| 40056302 | 9/16" | 1.26 | 0.61 | 1.19 | 2-1/4 | 9-9/16 | 5-5/16 | 8-1/8 | 5/8 | 1-1/4 | 2-1/2 | 4.8 | 18.5 | 1.125 | 1.160 |
| 40062502 | 5/8" | 1.26 | 0.67 | 1.19 | 2-1/4 | 9-9/16 | 5-5/16 | 8-1/8 | 5/8 | 1-1/4 | 2-1/2 | 4.5 | 22.7 | 1.125 | 1.160 |
| 40075002 | 3/4" | 1.55 | 0.80 | 1.38 | 2-3/4 | 11-11/16 | 6-3/8 | 10 | 3/4 | 1-1/2 | 3 | 7.8 | 43.5 | 1.375 | 1.420 |
| 40087502 | 7/8" | 1.70 | 0.94 | 1.63 | 3-1/4 | 13-5/8 | 7-7/16 | 11-5/8 | 15/16 | 1-3/4 | 3-3/8 | 11.8 | 51.5 | 1.500 | 1.550 |
| 40100002 | 1" | 1.98 | 1.06 | 2.00 | 3-3/4 | 15-5/8 | 8-1/2 | 13-3/8 | 63/64 | 2 | 4 | 17.8 | 71.4 | 1.750 | 1.800 |
| 40112502 | 1-1/8" | 2.25 | 1.19 | 2.25 | 4-1/4 | 17-1/2 | 9-9/16 | 15 | 1 | 2-1/4 | 4-1/2 | 26.5 | 83.3 | 2.000 | 2.050 |
| 40125002 | 1-1/4" | 2.53 | 1.33 | 2.50 | 4-3/4 | 19-7/16 | 10-5/8 | 16-1/2 | 1-1/8 | 2-1/2 | 5 | 30 | 109 | 2.250 | 2.300 |
| 40137502 | 1-3/8" | 2.80 | 1.45 | 2.50 | 5-1/4 | 21-1/4 | 11-11/16 | 18-1/8 | 1-5/16 | 2-1/2 | 5-3/8 | 47.7 | 106 | 2.500 | 2.560 |
| 40150002 | 1-1/2" | 3.08 | 1.58 | 2.75 | 5-3/4 | 23-1/4 | 12-3/4 | 19-3/4 | 1-5/16 | 3-1/32 | 5-3/4 | 64.4 | 125 | 2.750 | 2.810 |
| 40175002 | 1-3/4" | 3.39 | 1.86 | 3.50 | 6-3/4 | 27-1/8 | 14-7/8 | 24 | 1-1/2 | 3-1/2 | 7 | 93.4 | 169 | 3.000 | 3.060 |
| 40187502 | 1-7/8" | 3.94 | 2.00 | 3.75 | 8 | 31-1/2 | 15-7/8 | 23-1/2 | 1-15/16 | 4 | 8 | 118 | 192 | 3.500 | 3.560 |
| 40200002 | 2" | 3.94 | 2.11 | 3.75 | 8 | 31-7/16 | 17 | 26-3/4 | 1-15/16 | 4 | 8 | 148 | 217 | 3.500 | 3.560 |
| 40225002 | 2-1/4" | 4.45 | 2.36 | 4.25 | 6-3/4 | 32-7/8 | 19-1/8 | 27-3/4 | 2-1/2 | 4-1/2 | 9-3/4 | 173 | 272 | 4.000 | 4.045 |
| 40237502 | 2-3/8" | 4.93 | 2.55 | 4.25 | 6-3/4 | 34-5/8 | 19-5/8 | 29-1/2 | 2-1/2 | 4-1/2 | 9-3/4 | 185 | 302 | 4.375 | 4.420 |
| 40250002 | 2-1/2" | 4.93 | 2.66 | 4.25 | 6-3/4 | 34-5/8 | 19-5/8 | 29-1/2 | 2-1/2 | 4-1/2 | 9-3/4 | 233 | 332 | 4.375 | 4.420 |
| 40275002 | 2-3/4" | 5.43 | 2.91 | 5.00 | 8-5/16 | 38-1/2 | 21-1/8 | 32 | 3 | 5-3/4 | 9-9/16 | 264 | 397 | 4.710 | 4.770 |
| 40300002 | 3" | 5.96 | 3.17 | 5.25 | 8-5/8 | 41-1/8 | 23-3/4 | 35-5/8 | 3 | 5-3/4 | 9-9/16 | 382 | 468 | 5.250 | 5.310 |
* Sujeta a tolerancias de forja
PRECAUCIÓN
Los cierres de prensado cerradas se recomiendan para usar con cables de acero de construcción 6x19 y 6x37 IPS o XIP (EIP), XXIP (EEIP), RRL o IWRC. También están aprobados para su uso en cuerdas de puente galvanizadas. Antes de usar cierres de prensado con otro tipo de construcción, diseño o grado de cable de acero, se recomienda que se pruebe la terminación para demostrar la adecuación del conjunto en la aplicación prevista. Las prácticas adecuadas de prensado son responsabilidad del del fabricante del ensamblaje.

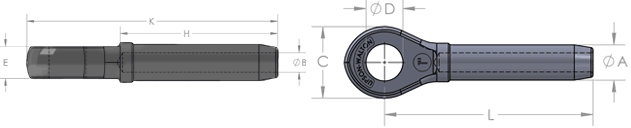

Terminales De Presión Cerradas - Acero Carbono
| No. de parte | Diametro decable(pulg.) | Dimensiones | Peso en lbs. Pieza | Últimacarga(ton) | Después de prensado | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| A | B | C* | D | E* | H | K | L | Nominal | Máx. | ||||
| 41025002 | 1/4" | 0.50 | 0.27 | 1-7/16 | 0.75 | 1/2 | 2-1/8 | 4-3/8 | 3-1/2 | 0.35 | 3.74 | 0.438 | 0.460 |
| 41031302 | 5/16" | 0.77 | 0.34 | 1-11/16 | 0.88 | 11/16 | 3-3/16 | 5-1/2 | 4-1/2 | 0.77 | 5.8 | 0.688 | 0.710 |
| 41037502 | 3/8" | 0.77 | 0.41 | 1-11/16 | 0.88 | 11/16 | 3-3/16 | 5-1/2 | 4-1/2 | 0.73 | 8.3 | 0.688 | 0.710 |
| 41043802 | 7/16" | 0.98 | 0.48 | 2 | 1.06 | 7/8 | 4-1/4 | 6-15/16 | 5-3/4 | 1.47 | 11.2 | 0.875 | 0.910 |
| 41050002 | 1/2" | 0.98 | 0.55 | 2 | 1.06 | 7/8 | 4-1/4 | 6-15/16 | 5-3/4 | 1.38 | 14.6 | 0.875 | 0.910 |
| 41056302 | 9/16" | 1.26 | 0.61 | 2-1/2 | 1.25 | 1-1/8 | 5-5/16 | 8-3/4 | 7-1/4 | 2.90 | 18.5 | 1.125 | 1.160 |
| 41062502 | 5/8" | 1.26 | 0.67 | 2-1/2 | 1.25 | 1-1/8 | 5-5/16 | 8-3/4 | 7-1/4 | 2.80 | 22.7 | 1.125 | 1.160 |
| 41075002 | 3/4" | 1.55 | 0.80 | 3 | 1.44 | 1-5/16 | 6-3/8 | 10-3/8 | 8-5/8 | 5.16 | 43.5 | 1.375 | 1.420 |
| 41087502 | 7/8" | 1.70 | 0.94 | 3-1/2 | 1.69 | 1-1/2 | 7-7/16 | 12-1/8 | 10-1/8 | 7.40 | 51.5 | 1.500 | 1.550 |
| 41100002 | 1" | 1.98 | 1.06 | 4 | 2.06 | 1-3/4 | 8-1/2 | 13-3/4 | 11-1/2 | 11.20 | 71.4 | 1.750 | 1.800 |
| 41112502 | 1-1/8" | 2.25 | 1.19 | 4-1/2 | 2.31 | 2 | 9-9/16 | 15-1/4 | 12-3/4 | 16.00 | 83.3 | 2.000 | 2.050 |
| 41125002 | 1-1/4" | 2.53 | 1.33 | 5 | 2.56 | 2-1/4 | 10-5/8 | 17-1/4 | 14-3/8 | 22.70 | 109 | 2.250 | 2.300 |
| 41137502 | 1-3/8" | 2.80 | 1.45 | 5-1/4 | 2.56 | 2-1/4 | 11-11/16 | 18-7/8 | 15-3/4 | 29.00 | 106 | 2.500 | 2.560 |
| 41150002 | 1-1/2" | 3.08 | 1.58 | 5-1/2 | 2.81 | 2-1/2 | 12-3/4 | 20-3/8 | 17 | 37.50 | 125 | 2.750 | 2.810 |
| 41175002 | 1-3/4" | 3.39 | 1.86 | 6-3/4 | 3.56 | 3 | 14-7/8 | 24 | 20 | 55.70 | 169 | 3.000 | 3.060 |
| 41187502 | 1-7/8" | 3.94 | 2.00 | 7-3/4 | 3.80 | 3-1/4 | 17 | 27-5/8 | 23 | 92.00 | 192 | 3.500 | 3.560 |
| 41200002 | 2" | 3.94 | 2.11 | 7-3/4 | 3.80 | 3-1/4 | 17 | 27-5/8 | 23 | 90.00 | 217 | 3.500 | 3.560 |
| 41225002 | 2-1/4" | 4.45 | 2.36 | 8-7/8 | 4.31 | 4 | 19-1/8 | 29-3/4 | 24-7/8 | 125.00 | 272 | 4.000 | 4.045 |
| 41237502 | 2-3/8" | 4.93 | 2.55 | 8-7/8 | 4.31 | 4 | 19-5/8 | 31-1/8 | 24-7/8 | 132.00 | 302 | 4.375 | 4.420 |
| 41250002 | 2-1/2" | 4.93 | 2.66 | 8-7/8 | 4.31 | 4 | 19-5/8 | 31-1/8 | 26-1/4 | 142.00 | 332 | 4.375 | 4.420 |
| 41275002 | 2-3/4" | 5.43 | 2.92 | 9-7/8 | 5.06 | 5-1/4 | 21-1/8 | 35-3/8 | 29-9/16 | 227 | 397 | 4.710 | 4.770 |
| 41300002 | 3" | 5.96 | 3.17 | 9-7/8 | 5.31 | 5-1/4 | 23-3/4 | 37-7/8 | 32-3/16 | 255 | 468 | 5.250 | 5.310 |
* Sujeta a tolerancias de forja
PRECAUCIÓN
Se recomienda el uso de terminales de presión en cables de acero inoxidable de 6 x 19 o 6 x 37. Los terminales de acero inoxidable también están aprobados para su uso en cables IPS o XIP (EIP), XXIP (EEIP), RRL o IWRC. Antes de utilizar terminales de presión con otro tipo de torcido, construcción o grado de cable de acero, se recomienda someter la terminación a una carga de prueba para verificar la adecuación del ensamblaje.

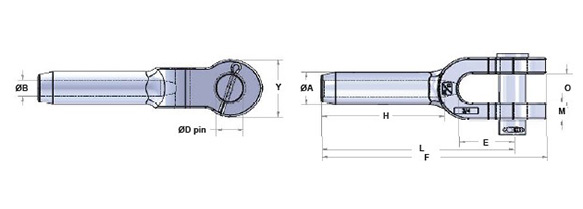

Terminales De Presión abiertas - Acero Inoxidable
- 304 de acero inoxidable.
- Dimensiones de moldeadas tras el casquillo de acero al carbono.
*Todas las dimensiones están sujetas a tolerancia
| No. de parte | Diámetro de Cable (pulg.) | Dimensiones | Después de prensado Min - Máx |
|||||||||
| A | B | D | E | F | H | L | M | O | Y | |||
| 40025050 | 1/4 | 0.495 | 0.272 | 0.688 | 1-1/2 | 4-3/4 | 2-1/8 | 4 | 5/16 | 11/16 | 1-3/8 | 0.428 - 0.460 |
| 40031350 | 5/16 | 0.770 | 0.339 | 0.812 | 1-3/4 | 6-1/4 | 3-3/16 | 5-5/16 | 13/32 | 13/16 | 1-5/8 | 0.678 - 0.710 |
| 40037550 | 3/8 | 0.770 | 0.406 | 0.812 | 1-3/4 | 6-1/4 | 3-3/16 | 5-5/16 | 13/32 | 13/16 | 1-5/8 | 0.678 - 0.710 |
| 40043850 | 7/16 | 0.982 | 0.484 | 1.000 | 2 | 7-13/16 | 4-1/4 | 6-11/16 | 1/2 | 1 | 2 | 0.865 - 0.910 |
| 40050050 | 1/2 | 0.982 | 0.547 | 1.000 | 2 | 7-13/16 | 4-1/4 | 6-11/16 | 1/2 | 1 | 2 | 0.865 - 0.910 |
| 40056350 | 9/16 | 1.257 | 0.609 | 1.190 | 2-1/4 | 9-9/16 | 5-5/16 | 8-1/8 | 5/8 | 1-1/4 | 2-1/2 | 1.115 - 1.160 |
| 40062550 | 5/8 | 1.257 | 0.672 | 1.190 | 2-1/4 | 9-9/16 | 5-5/16 | 8-1/8 | 5/8 | 1-1/4 | 2-1/2 | 1.115 - 1.160 |
| 40075050 | 3/4 | 1.545 | 0.796 | 1.380 | 2-3/4 | 11-11/16 | 6-3/8 | 10 | 3/4 | 1-1/2 | 3 | 1.365 - 1.420 |
| 40087550 | 7/8 | 1.700 | 0.938 | 1.630 | 3-1/4 | 13-5/8 | 7-7/16 | 11-5/8 | 15/16 | 1-3/4 | 3-3/8 | 1.490 - 1.550 |
| 40100050 | 1 | 1.975 | 1.062 | 2.000 | 3-3/4 | 15-5/8 | 8-1/2 | 13-3/8 | 1-1/32 | 2 | 4 | 1.740 - 1.800 |
| 40112550 | 1-1/8 | 2.245 | 1.188 | 2.250 | 4-1/4 | 17-1/2 | 9-9/16 | 15 | 1-3/16 | 2-1/4 | 4-1/2 | 1.990 - 2.050 |
| 40125050 | 1-1/4 | 2.525 | 1.328 | 2.500 | 4-3/4 | 19-7/16 | 10-5/8 | 16-1/2 | 1-3/16 | 2-1/2 | 5 | 2.240 - 2.300 |
PRECAUCIÓN
Se recomienda el uso de terminales de presión en cables de acero inoxidable 6 x 19 o 6 x 37. Los terminales de acero inoxidable también están aprobados para su uso en cables IPS o XIP (EIP), XXIP (EEIP), RRL o IWRC. Antes de utilizar terminales de presión con otro tipo de torsión, construcción o grado de cable de acero, se recomienda cargar la terminación de manera experimental para comprobar la adecuación del ensamblaje.

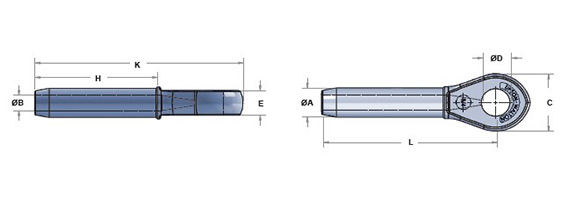

Terminales De Presión Cerradas - Acero Inoxidable
- 304 de acero inoxidable.
- Dimensiones de moldeadas tras el casquillo de acero al carbon.
*Todas las dimensiones están sujetas a tolerancia
| No. de Parte | Diámetro de Cable(pulg.) |
Dimensiones | Después de prensado Min - Max | |||||||
| A | B | C | D | E | H | K | L | |||
| 41025050 | 1/4 | 0.495 | 0.272 | 1-7/16 | 0.750 | 1/2 | 2-1/8 | 4-3/8 | 3-1/2 | 0.428 - 0.460 |
| 41031350 | 5/16 | 0.770 | 0.339 | 1-11/16 | 0.875 | 11/16 | 3-3/16 | 5-1/2 | 4-1/2 | 0.678 - 0.710 |
| 41037550 | 3/8 | 0.770 | 0.406 | 1-11/16 | 0.875 | 11/16 | 3-3/16 | 5-1/2 | 4-1/2 | 0.678 - 0.710 |
| 41043850 | 7/16 | 0.982 | 0.484 | 2 | 1.063 | 7/8 | 4-1/4 | 6-15/16 | 5-3/4 | 0.865 - 0.910 |
| 41050050 | 1/2 | 0.982 | 0.547 | 2 | 1.063 | 7/8 | 4-1/4 | 6-15/16 | 5-3/4 | 0.865 - 0.910 |
| 41056350 | 9/16 | 1.257 | 0.609 | 2-1/2 | 1.250 | 1-1/8 | 5-5/16 | 8-3/4 | 7-1/4 | 1.115 - 1.160 |
| 41062550 | 5/8 | 1.257 | 0.672 | 2-1/2 | 1.250 | 1-1/8 | 5-5/16 | 8-3/4 | 7-1/4 | 1.115 - 1.160 |
| 41075050 | 3/4 | 1.545 | 0.796 | 3 | 1.438 | 1-5/16 | 6-3/8 | 10-3/8 | 8-5/8 | 1.365 - 1.420 |
| 41087550 | 7/8 | 1.700 | 0.938 | 3-1/2 | 1.688 | 1-1/2 | 7-7/16 | 12-1/8 | 10-1/8 | 1.490 - 1.550 |
| 41100050 | 1 | 1.975 | 1.062 | 4 | 2.063 | 1-3/4 | 8-1/2 | 13-3/4 | 11-1/2 | 1.740 - 1.800 |
| 41112550 | 1-1/8 | 2.245 | 1.188 | 4-1/2 | 2.313 | 2 | 9-9/16 | 15-1/4 | 12-3/4 | 1.990 - 2.050 |
| 41125050 | 1-1/4 | 2.525 | 1.328 | 5 | 2.563 | 2-1/4 | 10-5/8 | 17-1/4 | 14-3/8 | 2.240 - 2.300 |
PRECAUCIÓN
Se recomienda el uso de terminales de presión en cables de acero inoxidable de 6 x 19 o 6 x 37. Los terminales de acero inoxidable también están aprobados para su uso en cables IPS o XIP (EIP), XXIP (EEIP), RRL o IWRC. Antes de utilizar terminales de presión con otro tipo de torcido, construcción o grado de cable de acero, se recomienda someter la terminación a una carga de prueba para verificar la adecuación del ensamblaje.
