Terminales De Vaciado de Muncy™
Las terminales de vaciado abiertas y cerradas de Muncy™ para cables de acero se fabrican en Estados Unidos en resina y zinc para aplicaciones en estructuras, petróleo y gas, minería y elevación.
Tipos de Terminales de Vaciado
Las terminales de vaciado de Muncy™ están disponibles para cables o cuerdas, ya sea de zinc o resina, en acero resistente o acero inoxidable. Ofrecemos pasadores estándar o pasadores de perno y tuerca con pasador. También ofrecemos casquillos de anclaje y de taza para estructuras, puentes y torres.
Terminales De Vaciado Abiertas - Acero Carbono
Las terminales de vaciado abiertas de Muncy™ son productos de alta calidad fabricadas con piezas fundidas de acero de primera categoría. Diseñadas para atender a una amplia gama de aplicaciones, que incluyen sectores como petróleo y gas, construcción, equipos de elevación, OEM, estructuras y estadios, por mencionar solo algunos. Estas terminales han sido sometidos a rigurosas pruebas durante más de seis décadas, y cumplen con precisión las especificaciones federales RR-S 550 en términos de dimensiones y calidad.
- Las terminales de vaciado Muncy™ de 1 1/2" y menores tienen un diseño de canasta sin ranuras para su uso con resinas o zinc fundido.
- Las terminales de vaciado Muncy™ de 1 5/8" y mayores tienen un diseño de canasta con ranuras que cumplen con los requisitos de la especificación RR-F-550 (e)
- Dirigidas y diseñadas para las aplicaciones más extremas. Utilizamos acero de alta calidad para mayor resistencia y durabilidad.
- Con Zinc Fundido o con Resina
*Todas las dimensiones están sujetas a tolerancia
- Muncy™ 1-1/2" and smaller Rope Sockets are a grooveless design for use with polyester resin or zinc socketing compounds.
- Muncy™ 1-5/8" and larger Rope Sockets are a grooved design that meet the requirements of Federal Specifications RR-S-550.
- Specially designed retaining segments preventing rotation and pop-out of socketing compound. 1-1/2" and smaller Muncy™ Rope Sockets and all Muncy™ Strand Sockets feature these retaining segments.
- Engineered and designed for the most extreme applications. We use high grade steel for strength and durability.
- Zinc or Resin Poured
- Socket, Pin and Cotter pin are Galvanized per ASTM A153.
| No.de parte | Diámetro de Cable (pulg.) | Tamaño Strandart (pulg.) | Dimensiones | Carga final (toneladas) | Mín. Medios de conexión (CC) | Peso en lbs. Pieza | ||||||||||
| A | J | K | M | N | O | Q | V | Y | Pin | |||||||
| Length | Dia. | |||||||||||||||
| R-101G | 5/16" - 3/8" | - | 4.88 | 2.25 | 0.81 | 1.75 | 0.88 | 0.81 | 0.50 | 0.44 | 1.50 | 2.06 | 0.81 | 12 | 14 | 1.4 |
| R-102G | 7/16" - 1/2" | - | 5.56 | 2.50 | 1.00 | 2.00 | 1.06 | 1.00 | 0.56 | 0.50 | 1.88 | 2.62 | 1.00 | 21 | 22 | 2.5 |
| R-103G | 9/16" - 5/8" | 1/2" | 6.75 | 3.00 | 1.25 | 2.50 | 1.25 | 1.25 | 0.69 | 0.56 | 2.25 | 3.13 | 1.19 | 28 | 40 | 3.5 |
| R-104G | 3/4" | 9/16" - 5/8" | 7.94 | 3.50 | 1.50 | 3.00 | 1.44 | 1.50 | 0.81 | 0.63 | 2.63 | 3.63 | 1.38 | 38 | 65 | 6 |
| R-105G | 7/8" | 11/16" - 3/4" | 9.22 | 4.00 | 1.75 | 3.50 | 1.75 | 1.75 | 0.94 | 0.75 | 3.13 | 4.25 | 1.63 | 54 | 95 | 10 |
| R-106G | 1" | 13/16" - 7/8" | 10.56 | 4.50 | 2.00 | 4.00 | 2.06 | 2.00 | 1.13 | 0.88 | 3.75 | 4.88 | 2.00 | 77 | 157 | 15.5 |
| R-107G | 1-1/8" | 15/16" - 1" | 11.81 | 5.00 | 2.38 | 4.49 | 2.31 | 2.25 | 1.25 | 1.00 | 4.13 | 5.44 | 2.25 | 95 | 231 | 22 |
| R-108G | 1-1/4" - 1-3/8" | 1-1/16" - 1-1/8" | 13.19 | 5.50 | 2.75 | 5.00 | 2.69 | 2.50 | 1.50 | 1.13 | 4.75 | 6.13 | 2.50 | 128 | 307 | 32 |
| R-109G | 1-1/2" | 1-3/16" - 1-1/4" | 15.13 | 6.00 | 3.00 | 6.00 | 3.13 | 3.00 | 1.63 | 1.19 | 5.38 | 6.88 | 2.75 | 158 | 426 | 46 |
| R-110G | 1-5/8" | 1-5/16" - 1-3/8" | 16.25 | 6.50 | 3.25 | 6.50 | 3.25 | 3.00 | 1.75 | 1.31 | 5.75 | 6.63 | 3.00 | 182 | 519 | 55 |
| R-111G | 1-3/4" - 1-7/8" | 1-7/16" - 1-5/8" | 18.25 | 7.50 | 3.88 | 7.00 | 3.75 | 3.50 | 2.00 | 1.56 | 6.50 | 7.63 | 3.50 | 238 | 761 | 85 |
| R-112G | 2" - 2-1/8" | 1-11/16" - 1-3/4" | 21.50 | 8.50 | 4.25 | 9.00 | 4.00 | 4.00 | 2.25 | 1.81 | 7.00 | 8.63 | 3.75 | 300 | 1,141 | 96 |
| R-113G | 2-1/4" - 2-3/8" | 1-13/16" - 1-7/8" | 23.50 | 9.00 | 4.38 | 10.00 | 4.50 | 4.50 | 2.50 | 2.13 | 7.75 | 9.75 | 4.25 | 371 | 1,474 | 165 |
| R-114G | 2-1/2" - 2-5/8" | 2-15/16" - 2-1/8" | 25.50 | 9.75 | 4.63 | 10.75 | 5.00 | 5.00 | 2.88 | 2.38 | 8.50 | 11.00 | 4.75 | 437 | 2,088 | 252 |
| R-115G | 2-3/4" - 2-7/8" | 2-3/16" - 2-7/16" | 28.75 | 11.50 | 5.25 | 11.50 | 5.75 | 5.38 | 3.00 | 2.38 | 10.00 | 11.38 | 5.00 | 526 | 2,846 | 305 |
| R-116G | 3" - 3-1/8" | 2-1/2" - 2-5/8" | 30.56 | 12.50 | 5.50 | 12.00 | 6.06 | 5.75 | 3.25 | 2.50 | 10.50 | 12.00 | 5.25 | 580 | 3,646 | 370 |
| R-117G | 3-1/4" - 3-3/8" | 2-11/16" - 2-7/8" | 34.75 | 14.00 | 7.00 | 14.00 | 6.75 | 6.25 | 3.56 | 2.75 | 11.50 | 13.00 | 5.50 | 744 | 4,732 | 510 |
| R-118G | 3-1/2" - 3-5/8" | 3" - 3-3/8" | 36.50 | 15.00 | 8.00 | 14.50 | 7.00 | 7.50 | 3.81 | 3.25 | 12.50 | 15.25 | 6.00 | 802 | 6,103 | 760 |
| R-119G | 3-3/4" - 4" | 3-1/2" - 3-3/4" | 38.75 | 16.00 | 8.25 | 15.00 | 7.75 | 7.75 | 4.13 | 3.38 | 14.00 | 15.75 | 7.00 | 901 | 7,603 | 808 |
| R-120G | 4-1/4" - 4-1/2" | 3-7/8" - 4-3/8" | 1173 | |||||||||||||
PRECAUCIÓN
Las terminales de vaciado abiertas se recomiendan para uso en cables de acero torcidos regulares derechos en construcciones 6x7, 6x19 IPS, XIP (EIP), XXIP (EEIP) RRL, FC IWRC. También estan probadas para su uso en cables de acero de puentes y estructuras. Antes de utilizar terminales de vaciado abiertas con otro tipo de cable, torcido, construcción o grado se recomienda hacer una prueba destructiva para asegurar la capacidad del ensamble.

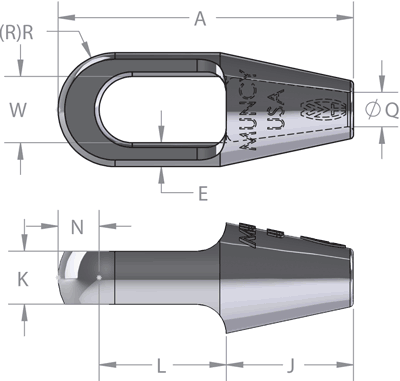

Terminales De Vaciado Cerradas - Acero Carbono
- Las terminales de vaciado Muncy de 1 1/2" y menores tienen un diseño de canasta sin ranuras para su uso con resinas o zinc fundido.
- Las terminales de vaciado Muncy de 1 5/8 y mayores tienen un diseño de canasta con ranuras que cumplen con los requisitos de las especificaciones RR-F-550 (e).
- Dirigido y diseñado para las aplicaciones más extremas. Utilizamos acero de alta calidad para mayor resistencia y durabilidad.
- Con Zinc Fundido o con Resina
*Todas las dimensiones están sujetas a tolerancia de forja
| No. de parte | Diámetro de cable | Medida Strand | Dimensiones | Carga final (toneladas) | Mín. Medios de conexión (CC) | Peso en lbs. Pieza |
|||||||
| A | E | J | K | L | N | Q | W | ||||||
| R-201G | 5/16" - 3/8" | — | 4.88 | 0.38 | 2.25 | 0.69 | 2.00 | 0.63 | 0.50 | 0.94 | 12 | 14 | 1 |
| R-202G | 7/16" - 1/2" | — | 5.44 | 0.44 | 2.50 | 0.88 | 2.25 | 0.69 | 0.56 | 1.13 | 21 | 22 | 1.4 |
| R-203G | 9/16" - 5/8" | 1/2" | 6.31 | 0.63 | 3.00 | 1.00 | 2.50 | 0.81 | 0.69 | 1.38 | 32 | 40 | 3 |
| R-204G | 3/4" | 9/16" - 5/8" | 7.56 | 0.69 | 3.50 | 1.25 | 3.00 | 1.06 | 0.81 | 1.63 | 45 | 65 | 4.5 |
| R-205G | 7/8" | 11/16" - 3/4" | 8.75 | 0.88 | 4.00 | 1.50 | 3.50 | 1.25 | 0.94 | 1.88 | 67 | 95 | 7 |
| R-206G | 1" | 13/16" - 7/8" | 9.87 | 0.94 | 4.50 | 1.75 | 4.00 | 1.38 | 1.13 | 2.25 | 84 | 157 | 11 |
| R-207G | 1-1/8" | 15/16" - 1" | 11.01 | 1.00 | 5.00 | 2.00 | 4.50 | 1.50 | 1.25 | 2.50 | 103 | 231 | 16 |
| R-208G | 1-1/4" - 1-3/8" | 1-1/16" - 1-1/8" | 12.13 | 1.13 | 5.50 | 2.25 | 5.00 | 1.63 | 1.50 | 2.75 | 140 | 307 | 22 |
| R-209G | 1-1/2" | 1-3/16" - 1-1/4" | 13.94 | 1.13 | 6.00 | 2.50 | 6.00 | 1.94 | 1.63 | 3.13 | 170 | 426 | 28 |
| R-210G | 1-5/8" | 1-5/16" - 1-3/8" | 15.13 | 1.25 | 6.50 | 2.75 | 6.50 | 2.13 | 1.75 | 3.25 | 194 | 519 | 36 |
| R-211G | 1-3/4" - 1-7/8" | 1-7/16" - 1-5/8" | 17.25 | 1.61 | 7.50 | 3.00 | 7.56 | 2.19 | 2.00 | 3.53 | 276 | 761 | 58 |
| R-212G | 2" - 2-1/8" | 1-11/16" - 1-3/4" | 19.50 | 1.94 | 8.50 | 3.25 | 8.56 | 2.44 | 2.25 | 3.75 | 318 | 1141 | 80 |
| R-213G | 2-1/4" - 2-3/8" | 1-13/16" - 1-7/8" | 21.63 | 2.11 | 9.50 | 3.63 | 9.50 | 2.63 | 2.50 | 4.28 | 371 | 1474 | 105 |
| R-214G | 2-1/2" - 2-5/8" | 2-15/16" - 2-1/8" | 24.25 | 2.13 | 10.50 | 4.00 | 10.62 | 3.13 | 2.88 | 5.50 | 437 | 2088 | 140 |
| R-215G | 2-3/4" - 2-7/8" | 2-3/16" - 2-7/16" | 27.00 | 2.13 | 11.50 | 5.00 | 11.50 | 4.00 | 3.00 | 6.00 | 565 | 2846 | 196 |
| R-216G | 3" - 3-1/8" | 2-1/2" - 2-5/8" | 29.00 | 2.44 | 12.50 | 5.00 | 12.00 | 4.50 | 3.25 | 6.50 | 676 | 3646 | 240 |
| R-217G | 3-1/4" - 3-3/8" | 2-11/16" - 2-7/8" | 33.50 | 2.75 | 14.00 | 6.00 | 14.00 | 5.50 | 3.563 | 7.00 | 773 | 4732 | 330 |
| R-218G | 3-1/2" - 3-5/8" | 3" - 3-3/8" | 35.50 | 3.13 | 15.00 | 7.00 | 14.50 | 6.00 | 3.81 | 7.63 | 845 | 6103 | 465 |
| R-219G | 3-3/4" - 4" | 3-1/2" - 3-3/4" | 37.50 | 3.25 | 16.00 | 7.25 | 15.00 | 6.50 | 4.22 | 8.00 | 1035 | 7603 | 570 |
| R-220G | 4-1/4" - 4-1/2" | 3-7/8" - 4-3/8" | |||||||||||
PRECAUCIÓN
Las terminales de vaciado cerradas se recomiendan para uso en cables de acero torcidos regulares derechos en construcciones 6x7, 6x19 IPS, XIP (EIP), XXIP (EEIP) RRL, FC IWRC. También estan probadas para su uso en cables de acero de puentes y estructuras. Antes de utilizar terminales de vaciado cerradas con otro tipo de cable, torcido, construcción o grado se recomienda hacer una prueba destructiva para asegurar la capacidad del ensamble.

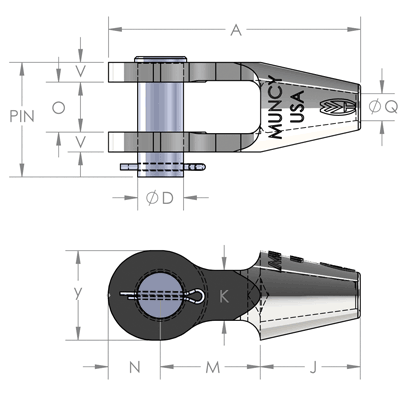

Terminales De Vaciado Abiertas - Acero Inoxidable
- Fundición de acero inoxidable de calidad.
- Sin ranura con el segmento de retención.
- Material de grado 316.
- Para utilizar unicamente con Zinc.
*Todas las dimensiones están sujetas a tolerancia
| No. de Parte | Diámetro de cablev (pulg.) |
Medida Strand (pulg.) |
Dimensiones
|
Carga final (toneladas) |
Zinc de encaje mínimo (lbs.) |
Peso en lbs. Pieza |
||||||||||
| A | J | K | M | N | O | Q | V | Y | Pin
|
|||||||
| Length | Dia. | |||||||||||||||
| R-101SS | 5/16" -3/8" | - | 4.88 | 2.25 | 0.81 | 1.75 | 0.88 | 0.81 | 0.50 | 0.44 | 1.50 | 2.06 | 0.81 | 11 | 0.2 | 1.4 |
| R-102SS | 7/16" - 1/2" | - | 5.56 | 2.50 | 1.00 | 2.00 | 1.06 | 1.00 | 0.56 | 0.50 | 1.88 | 2.62 | 1.00 | 19 | 0.4 | 2.5 |
| R-103SS | 9/16" - 5/8" | 1/2" | 6.75 | 3.00 | 1.25 | 2.50 | 1.25 | 1.25 | 0.69 | 0.56 | 2.25 | 3.13 | 1.19 | 28 | 0.6 | 3.5 |
| R-104SS | 3/4" | 9/16" - 5/8" | 7.94 | 3.50 | 1.50 | 3.00 | 1.44 | 1.50 | 0.81 | 0.63 | 2.63 | 3.63 | 1.38 | 30 | 1.0 | 6 |
| R-105SS | 7/8" | 11/16" - 3/4" | 9.22 | 4.00 | 1.75 | 3.50 | 1.75 | 1.75 | 0.94 | 0.75 | 3.13 | 4.25 | 1.63 | 43 | 1.5 | 10 |
| R-106SS | 1" | 13/16" - 7/8" | 10.56 | 4.50 | 2.00 | 4.00 | 2.06 | 2.00 | 1.13 | 0.88 | 3.75 | 4.88 | 2.00 | 61 | 2.5 | 15.5 |
| R-107SS | 1-1/8" | 15/16" - 1" | 11.81 | 5.00 | 2.38 | 4.49 | 2.31 | 2.25 | 1.25 | 1.00 | 4.13 | 5.44 | 2.25 | 75 | 3.6 | 22 |
| R-108SS | 1-1/4" - 1-3/8" | 1-1/16" - 1-1/8" | 13.19 | 5.50 | 2.75 | 5.00 | 2.69 | 2.50 | 1.50 | 1.13 | 4.75 | 6.13 | 2.50 | 101 | 4.8 | 32 |
| R-109SS | 1-1/2" | 1-3/16" - 1-1/4" | 15.13 | 6.00 | 3.00 | 6.00 | 3.13 | 3.00 | 1.63 | 1.19 | 5.38 | 6.88 | 2.75 | 124 | 6.7 | 46 |
| R-110SS | 1-5/8" | 1-5/16" - 1-3/8" | 16.25 | 6.50 | 3.25 | 6.50 | 3.25 | 3.00 | 1.75 | 1.31 | 5.75 | 6.63 | 3.00 | 143 | 8.2 | 55 |
| R-111SS | 1-3/4" - 1-7/8" | 1-7/16" - 1-5/8" | 18.25 | 7.50 | 3.88 | 7.00 | 3.75 | 3.50 | 2.00 | 1.56 | 6.50 | 7.63 | 3.50 | 188 | 12.0 | 85 |
PRECAUCIÓN
Las terminales de vaciado abiertas se recomiendan para su uso en cables de acero torcido regulares derechos en construcciones 6x7, 6x19 y 6x36 IPS, XIP (EIP), XXIP (EEIP) RRL, FC IWRC de acero inoxidable. Antes de utilizar terminales de vaciado abiertas con otro tipo de cable, torcido, construcción o grado, se recomienda realizar una prueba destructiva para asegurar la capacidad del ensamble.
Terminales De Vaciado Cerradas - Acero Inoxidable
- Fundición de acero inoxidable de calidad.
- Sin ranura con el segmento de retención.
- Material de grado 316.
- Para utilizar unicamente con Zinc.
*Todas las dimensiones están sujetas a tolerancia
| No. de Parte | Diámetro de cable (pulg.) |
Medida Strand (pulg.) |
Dimensiones
|
Carga final (toneladas) |
Medios de conexión mínimos (lbs.) |
Weight lbs. Each |
|||||||
| A | E | J | K | L | N | Q | W | ||||||
| R-201SS | 5/16" -3/8" | - | 4.88 | 0.38 | 2.25 | 0.69 | 2.00 | 0.63 | 0.50 | 0.94 | 11 | 0.2 | 1 |
| R-202SS | 7/16" - 1/2" | - | 5.44 | 0.44 | 2.50 | 0.88 | 2.25 | 0.69 | 0.56 | 1.13 | 15 | 0.4 | 1.4 |
| R-203SS | 9/16" - 5/8" | 1/2" | 6.31 | 0.63 | 3.00 | 1.00 | 2.50 | 0.81 | 0.69 | 1.38 | 21 | 0.6 | 3 |
| R-204SS | 3/4" | 9/16" - 5/8" | 7.56 | 0.69 | 3.50 | 1.25 | 3.00 | 1.06 | 0.81 | 1.63 | 34 | 1.0 | 4.5 |
| R-205SS | 7/8" | 11/16" - 3/4" | 8.75 | 0.88 | 4.00 | 1.50 | 3.50 | 1.25 | 0.94 | 1.88 | 49 | 1.5 | 7 |
| R-206SS | 1" | 13/16" - 7/8" | 9.87 | 0.94 | 4.50 | 1.75 | 4.00 | 1.38 | 1.13 | 2.25 | 62 | 2.5 | 11 |
| R-207SS | 1-1/8" | 15/16" - 1" | 11.01 | 1.00 | 5.00 | 2.00 | 4.50 | 1.50 | 1.25 | 2.50 | 77 | 3.6 | 16 |
| R-208SS | 1-1/4" - 1-3/8" | 1-1/16" - 1-1/8" | 12.13 | 1.13 | 5.50 | 2.25 | 5.00 | 1.63 | 1.50 | 2.75 | 92 | 4.8 | 22 |
| R-209SS | 1-1/2" | 1-3/16" - 1-1/4" | 13.94 | 1.13 | 6.00 | 2.50 | 6.00 | 1.94 | 1.63 | 3.13 | 125 | 6.7 | 28 |
| R-210SS | 1-5/8" | 1-5/16" - 1-3/8" | 15.13 | 1.25 | 6.50 | 2.75 | 6.50 | 2.13 | 1.75 | 3.25 | 163 | 8.2 | 36 |
| R-211SS | 1-3/4" - 1-7/8" | 1-7/16" - 1-5/8" | 17.25 | 1.61 | 7.50 | 3.00 | 7.56 | 2.19 | 2.00 | 3.53 | 167 | 12.0 | 58 |
PRECAUCIÓN
Las terminales de vaciado cerradas se recomiendan para uso en cables de acero torcidos regulares derechos en construcción 6X7, 6X19 y 6x36 IPS, XIP (EIP), XXIP (EEIP) RRL, FC IWRC de acero inoxidable. Antes de utilizar terminales de vaciado cerradas con otro tipo de cable, torcido, construcción o grado se recomineda hacer una prueba destructiva para vaciado cerrado. Con otro tipo de cable, torcido, construcción o grado se recomineda hacer una prueba destructiva para asegurar la capacidad del ensamble.
